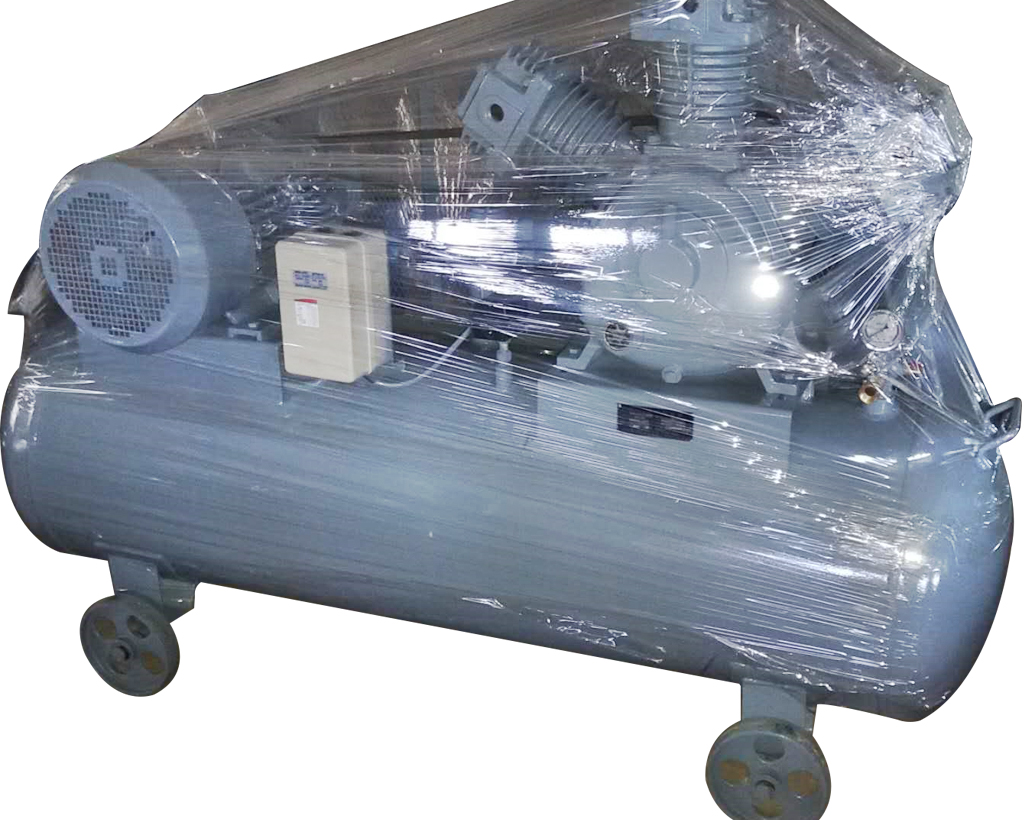

活塞式空气压缩机

活塞式空气压缩机主要由机体、曲轴、连杆、活塞组、阀门、轴封、油泵、能量调节装置、油循环系统等部件组成。

机体：包括汽缸体和曲轴箱两部分，一般采用高强度灰铸铁铸成一个整体。它是支承汽缸套、曲轴连杆机构及其它所有零部件重量并保证各零部件之间具有正确的相对位置的本体。汽缸采用汽缸套结构，安装在汽缸体上的缸套座孔中，便于当汽缸套磨损时维修或更换。因而结构简单，检修方便。

曲轴：曲轴是活塞式制冷压缩机的主要部件之一，传递着压缩机的全部功率。其主要作用是将电动机的旋转运动通过连杆改变为活塞的往复直线运动。曲轴在运动时，承受拉、压、剪切、弯曲和扭转的交变复合负载，工作条件恶劣，要求具有足够的强度和刚度以及主轴颈与曲轴销的耐磨性。

连杆：连杆是曲轴与活塞间的连接件，它将曲轴的回转运动转化为活塞的往复运动，并把动力传递给活塞对汽体做功。连杆包括连杆体、连杆小头衬套、连杆大头轴瓦和连杆螺栓。

活塞组：活塞组是活塞、活塞销及活塞环的总称。活塞组在连杆带动下，在汽缸内作往复直线运动，从而与汽缸等共同组成一个可变的工作容积，以实现吸气、压缩、排气等过程。

我国系列制冷压缩机的活塞均采用筒形结构，它由顶部、环部和裙部三部分组成。活塞顶部组成封闭汽缸的工作面。活塞环部的外圆上开有安装活塞环的环槽，环槽的深度略大于活塞环的径向厚度，使活塞环有一定的活动余地。活塞裙部在汽缸中起导向作用并承受侧压力。
